[摘  要] ERBE ICC300  報E37代碼故障

[關鍵字]冷熱法進行檢測

故障現象：常態下開機一切正常，工作半小時后報錯，代碼為：E37，關機再開故障依舊，待常溫冷機后數小時候開機又能正常工作半小時。

故障推論：

  1、常態下開機正常，說明常態溫度下各電子元件參數性能指標都正常，故障隱患沒有呈現。

   2、工作半小時后的設備，因工作產生的熱損耗，設備內溫度或局部必比常溫高。

   3、報錯，說明在當時情況下已出現故障，或?yàn)殡娮釉男阅茏儾罨蛘呤?。溫度最可能為因素之一?/p>

   4、冷機后開機又能正常工作半小時，說明受溫度影響的電子元件恢復到常溫下是正常的。

綜合上述推理得出：設備內某個有隱患的電子元件在溫度升高時出現故障！而常溫下正常。

針對以上判斷，為驗證以上推論利用冷熱法檢測故障所在，步驟如下：

   1、拆開設備外蓋，用電熱風對常溫下的整臺設備電路板進行快速加熱（加熱時間控制在數分鐘內）后，開機工作，故障出現，緊接著，關機用冷風迅速對整臺設備進行降溫（降溫時間控制在數分鐘內）后，開機操作，設備正常。重復數次，特征相同，初步斷定，有故障隱患電子元件受溫度因素影響而出現故障的推論是正確的。而性能非正常的電子元件才會受正常工作的溫度影響。

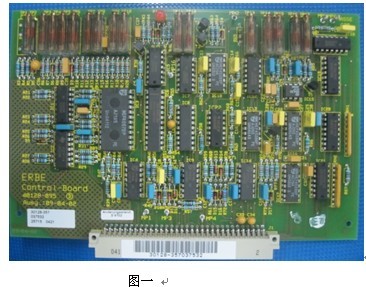

  2、’有了第一步的驗證，接下來局部進行單塊板重復的加熱與冷卻，排除不受溫度影響的板塊，當驗證動作到“Control-Board  40128-095”板（如圖一）的時候，溫度的差異使這塊板迅速表現故障與隱蔽故障，由此可見，故障隱患出在此板上，為了確保沒有誤判，對其他板塊也做了重復試驗，未見異樣。

3、直接更換此板塊，再用冷熱法試驗，未見故障。

連接高頻電刀檢測儀，測量實際輸出功率、波峰因子（CF）、測試負載/功率曲線等都符合標準！

總結：針對此類故障比較隱蔽的設備，并不一定用到高檔、復雜的檢測儀器就可以查出故障所在而要運用多種有效的方法，細心觀察，重復測試，并縮小檢查的范圍。一步一步的找到故障所在。
